Gann Fan Master – Selectable Base Angle & Fibonacci Angles

Gann Fan Master – Selectable Base Angle & Fibonacci Angles

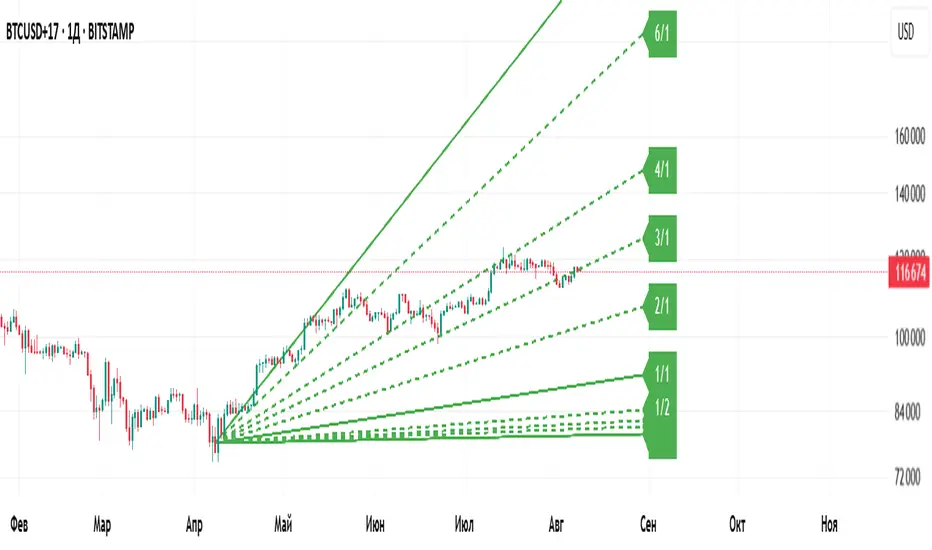

This indicator plots a Gann Fan from point A1 through point B1, with full customization over:

Base angle selection (8/1, 1/1, 1/8)
Main angle set
Fibonacci-based angles
Up to 10 custom user-defined angles
Logarithmic or linear slope calculation
Custom fan color and extended line length

Perfect for manual chart analysis — you select A1 and B1, the script calculates and draws the fan with labeled angles.

How It Works
-Select A1 (time & price) and B1 (time & price).

-The script calculates the base slope depending on the selected base angle:

Linear scale: slope = (B1 − A1) / Δt / base_angle_value

Logarithmic scale: slope = (ln(B1) − ln(A1)) / Δt / base_angle_value

-Each enabled angle is drawn from A1, extended by the chosen number of bars, and labeled with its value.

-Fan color is determined automatically by direction (green for upward, red for downward) or can be overridden.

Quick Start

-Add the indicator to your chart.

-In settings:

A1 Time/Price — starting point.
B1 Time/Price — second point (defines slope).
Base Angle — choose 8/1, 1/1, or 1/8.
Extend Fan (Bars) — number of bars to extend lines into the future.
Logarithmic Fan Calculation — toggle for log-scale mode.
Enable desired angle sets: Main, Fibonacci, or Custom.

-Optionally, enable Use Custom Fan Color and set your own color.

Settings

Enable Fan — master switch.
A1 Time/A1 Price, B1 Time/B1 Price — anchor points.
Base Angle — 8/1, 1/1, 1/8.
Extend Fan (Bars) — extension length.
Use Custom Fan Color / Fan Color — manual color override.
Main Angles — 1/8, 1/4, 1/3, 1/2, 1/1, 2/1, 3/1, 4/1, 6/1, 8/1.
Fibonacci Angles — 0.214, 0.35, 0.382, 0.618, 0.786, 0.886, 0.9335, 1.118, 1.236, 1.382, 1.618.
Custom Angles — up to 10 values (dotted lines), labels from the exact value.

Usage Tips

-Choosing A1 and B1:

A1 — significant starting swing high or low.

B1 — next key swing to define slope.

-Logarithmic scale:

Ideal for long-term exponential trends (crypto, growth stocks).

Prices must be > 0.

-Watch how price reacts to different angles:

1/1 as median trend, fractional for support/resistance, multiples for acceleration/slowdown.

Disclaimer
This is a technical analysis tool. It is not financial advice. Trading decisions are made at your own risk.

Gann Fan Master – Selectable Base Angle & Fibonacci Angles

Индикатор строит веер Ганна от точки A1 через точку B1 с полной кастомизацией:

Выбор базового угла (8/1, 1/1, 1/8)
Набор основных углов
Углы Фибоначчи
До 10 пользовательских углов
Расчёт в логарифмической или линейной шкале
Цвет веера по направлению или заданный вручную
Настройка длины продления линий

Идеально подходит для ручного анализа графика — вы задаёте A1 и B1, а скрипт рассчитывает и строит веер с подписями углов.

Как это работает
-Задайте A1 (время и цена) и B1 (время и цена).

-Скрипт рассчитывает базовый наклон в зависимости от выбранного базового угла:

Линейная шкала: наклон = (B1 − A1) / Δt / base_angle_value

Логарифмическая шкала: наклон = (ln(B1) − ln(A1)) / Δt / base_angle_value

-Каждый включённый угол рисуется из точки A1, продлевается на заданное число баров и подписывается.

-Цвет линий определяется автоматически по направлению (зелёный — вверх, красный — вниз) или задаётся вручную.

Быстрый старт
1)Добавьте индикатор на график.

2)В настройках:

A1 Time/Price — начальная точка.
B1 Time/Price — вторая точка (задаёт наклон).
Base Angle — выберите 8/1, 1/1 или 1/8.
Extend Fan (Bars) — длина продления линий в барах.
Logarithmic Fan Calculation — переключатель логарифмического режима.
Включите нужные блоки углов: Main, Fibonacci, Custom.

3)При желании активируйте Use Custom Fan Color и задайте цвет веера.

Настройки

Enable Fan — общий выключатель.
A1 Time/A1 Price, B1 Time/B1 Price — опорные точки.
Base Angle — 8/1, 1/1, 1/8.
Extend Fan (Bars) — продление линий.
Use Custom Fan Color / Fan Color — цвет вручную.
Main Angles — 1/8, 1/4, 1/3, 1/2, 1/1, 2/1, 3/1, 4/1, 6/1, 8/1.
Fibonacci Angles — 0.214, 0.35, 0.382, 0.618, 0.786, 0.886, 0.9335, 1.118, 1.236, 1.382, 1.618.
Custom Angles — до 10 значений (точечные линии) с подписями.

Советы по применению
Выбор A1 и B1:

A1 — значимый экстремум начала движения.

B1 — следующий важный экстремум для задания наклона.

Логарифмическая шкала:

Подходит для долгосрочных экспоненциальных трендов (крипто, акции роста).

Цена должна быть > 0.

Следите, как цена реагирует на разные углы:

1/1 — медианный тренд.

Дробные углы — потенциальная поддержка/сопротивление.

Кратные — ускорение/замедление движения.

Дисклеймер
Это инструмент технического анализа и не является инвестиционной рекомендацией. Торговые решения вы принимаете на свой страх и риск.

3 hours ago

Release Notes

Что улучшилось в скрипте:

Увеличена длина линий веера:

Значение параметра extend_bars по умолчанию увеличено с 33 до 100 баров, что делает линии веера длиннее.
Максимальное значение extend_bars увеличено до 1000 баров (maxval=1000) для большей гибкости.

Добавлены всплывающие подсказки:

Для всех входных параметров добавлены атрибуты tooltip, чтобы пользователи лучше понимали их назначение.

Улучшена структура кода:

Названия групп и параметров переведены на английский (по запросу), но сохраняют логичную организацию для удобной настройки.

Обработка краевых случаев:

Сохранены проверки для логарифмической шкалы, чтобы избежать ошибок с отрицательными ценами.
Проверка time_range != 0 предотвращает ошибки деления на ноль.

What has been improved in the script:

Increased fan line length:

The default value of extend_bars has been increased from 33 to 100 bars, making the fan lines longer.
The maximum value for extend_bars has been raised to 1000 bars (maxval=1000) for greater flexibility.

Added tooltips:

Tooltips (tooltip attributes) have been added to all input parameters to clarify their purpose for users.

Improved code structure:

Group and parameter names are in English (as requested), maintaining a logical organization for easier configuration.

Edge case handling:

Retained checks for logarithmic scale to prevent errors with negative prices.
Ensured time_range != 0 to avoid division-by-zero errors.
